A fegyverhez PzGr.41 páncéltörő és SprGr. 41 repesz támadógránátokat gyártottak. Hivatalos elnevezés: 28x187R (Gerlich)
2,8 cm Panzergranatpatrone 41 (APCNR-T Armour Piercing Composite Non-Rigid – Tungsten, kemény magvas nem rideg volfrám páncéltörő töltény)
Ez erős páncélátütő képességű lövedék. A ballisztikus sapka lágyacél és magnéziumból készült. A magnézium becsapódáskor fényt bocsát ki, mellyel a lövész tájékozódhat a találat helyéről. A tölténymag anyaga 9,1%-ban volfrám-karbid (W2C9). Ez az anyagösszetétel, főleg a lágyacél melyekből a „szoknya” készül lehetővé teszi a kúpos csőben a mag összenyomódást. A kemény mag növeli meg a páncélátütő képességet. A töltényfejben nem volt robbanóanyag, így csak a kemény mag rombolt, bár volt rá példa, hogy áthaladt a harcjárművön anélkül, hogy kárt okozott volna.
2,8 cm Panzergranatpatrone 41 műszaki rajza
2,8 cm Panzergranatpatrone 41 kimetszéssel
2,8 cm Panzergranatpatrone 41
a töltényhüvely talplemeze

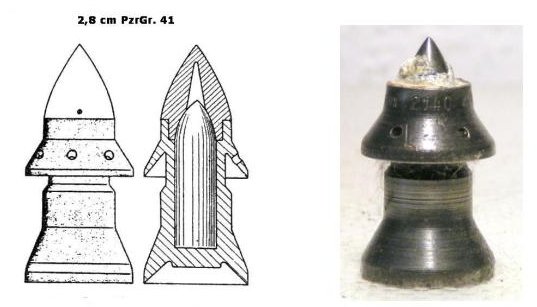

2,8 cm Panzergranatpatrone 41 tölténymagja
2,8 cm Panzergranatpatrone 41 tölténymagja
2,8 cm Panzergranatpatrone 41 keresztmetszete
2,8 cm Panzergranatpatrone 41 tölténymag keresztmetszete
Lövedék súlya:
0,125 kg
Töltény teljes súlya:
0,630 kg
Indító töltet (TNT) súlya:
0,153 kg
Lövedék hossza:
63,00 mm
Töltény teljes hossza:
221,00 mm
Hüvely hossza:
187,50 mm
Hüvely átmérője nyaknál:
29,60 mm
Hüvely átmérője talpnál:
47,50 mm
A 0,125 kg-os tölténymag 1430 m/sec kezdősebességű páncéltörő gránát 100 m-en 69 mm, míg 500m-en 52 mm vastag páncélt tudott átütni 30º-os becsapódási szög mellett. A kis kaliberű lövedék tömege lényegesen kevesebb mint a normál páncélgránát tömegénél, ám kúpos cső miatti hatásfoka jóval nagyobb volt. A páncélátütő képessége 500m-ig volt hatásos.
2,8 cm Sprenggranatpatrone 41 (HE – High Explosive- Repesz-Robbanó lövedék)
Hagyományos repesz-robbanó lövedék, mely a lövedék testében elhelyezett robbanótöltet becsapódáskor repeszhatással semmisíti meg az ellenséges erődítéseket és élőerőt. A töltetet az orrba elhelyezett gyutacs robbantja fel és az azt körülvevő acélköpeny szétrobbanó darabjai okozzák a repeszhatást. A harctéri tapasztalatok szerint, a kis kaliber miatt nem érte el a szükséges repeszhatást.
2,8 cm Sprenggranatpatrone 41 műszaki rajza
2,8 cm Sprenggranatpatrone 41 megmaradt példánya
Az 0,577 kg-os töltény nagy, 1400 m/s torkolati sebességgel indul, mely repeszgránátoknál is tekintélyes. A tölténymag kialakítása komoly technikai kihívást jelentett a fejlesztők részére, hisz úgy kellett kialakítani a lövedéket, hogy a kúpos cső miatt számolni kellett az összenyomódásra is.
Az orr vagy pillanatgyújtóból többféle változatot használtak:
Kpf Z.45
AZ. 47
AZ. 5072
A gyújtók szerkezete és működése hasonló volt, csak a becsapódás és robbanás közti időintervallum volt változó. Legnagyobb mennyiségben a Kpf Z.45 gyújtót alkalmazták rövid gyújtásideje és tömege miatt.
2,8 cm Sprenggranatpatrone 41
2,8 cm SprGr. lövedéke Kpf Z.45 orrgyújtóval
Kpf Z.45 pillanatgyújtó és metszete
AZ 47 pillanatgyújtó és metszete
AZ 47 pillanatgyújtós lövedéktest
Aufsclagzünder 5072 (csapódó vagy pillanatgyújtó 5072)
kiásott lövedékek gyújtófejekkel
2,8 cm SprzGr. 41
Lövedék súlya:
0,093 kg
Töltény teljes súlya:
0,577 kg
Indító töltet (TNT) súlya:
0,150 kg
Robbanó töltet súlya:
0,005 kg (Pentaerythritol tetranitrate – PETN)
Lövedék hossza:
69,00 mm
Töltény teljes hossza:
220,00 mm
Hüvely hossza:
187,50 mm
Hüvely átmérője nyaknál:
29,60 mm
Hüvely átmérője talpnál:
47,50 mm
A fenti két támadó lőszeren kívül még alábbi lőszereket használták:
2,8 cm PzGr. Patrone 41 Üb (ködképző töltény)
2,8 cm Beschußpatrone (belövő töltény)
2,8 cm Platzpatrone (vaktöltény)
2,8 cm Exerzierpatrone (gyakorló töltény)
Lőszerszállító ládák, rakaszokA töltényeket fém rakaszban szállították és tárolták, melybe 12 lőszer fért el. Mérete: 34x27,5x11 cm. A rakasz alkalmas volt a 3,7cm PaK lőszereinek szállítására is.
2,8cm sPzB lőszerszállító fém rakasz
A könnyű páncéltörő löveghez kifejlesztettek egy olyan utánfutót (Sd.Ah. 32/3 ), melyet úgy alakítottak ki, hogy két rakasz lőszer is szállítható legyen biztonságos rögzítéssel.
Sd.Ah. 32/3 utánfutó rakaszszállító aljzatokkal
Egy másik típusú fém rakasz is szolgálatban volt, mely annyiban egyezik meg fentivel, hogy szintén 12 lőszer fér el, de ez nem szétnyitható, hanem a teteje lenyitható és két patentzárral rögzíthető. A fogantyúja oldalára van helyezve.
2,8cm sPzB lőszerszállító fém rakasz rajza
2,8cm sPzB lőszerszállító fém rakasz
löveg oldalnézete
löveg oldalnézete
löveg NSU utánfutóval
lövegbemutató gyakorlat
bit katona lövés közben - É-Afrika 1942 március 6
lőállás kialakítása
pihenő gyakorlaton
fegyverismereti gyakorlat
pihenőben - É-Afrika 1942
lőgyakorlat lőtéren
ejtőernyős egység- Keleti Front
Háborús Múzeum, Ottawa, Kanada
Háborús Múzeum, Ottawa, Kanada
rajzos ábrázolás
a löveg oldalnézete
könnyű páncéltörő lőszerrakasszal
zsákmányolt löveg 7,5 cm PaK 41 mellett
fegyverbemutató gyakorlat
a páncéltörő mozgatása kézzel új lőállásba
lőállásban Keleti Fronton
Mussolini szöktetésben résztvevő ejtőernyős egység
Jugoszlávia 1942
lőállás lövészárokban
téli lőállásban Keleti Fronton
Királyi Katonai Akadémia, Brüsszel, Belgium
Saumur Páncélos Múzeum, Franciaország
Saumur Páncélos Múzeum, Franciaország
