5cm PaK 38 lőszerei

Lőszerek

Egy 1940 december 28-án kiadott, D 435/1 „Handbuch Die Munition der deutschen Geschütze und Werfer” kézikönyv szerint hosszú és rövid lövegcső miatt két méretű, 78,5x385 mm és 78,5x420 mm, töltényhüvelyt jelöl meg az 5cm páncéltörő löveghez. A rövidebb az L/42 KwK harckocsi löveghez, míg a hosszabb hüvelyű az L/60 Kwk 39 harckocsi löveg és a PaK 38 páncéltörő löveghez rendszeresítették.

1940 december 7-én érvénybe lépett utasítás szerint, az 5cm PaK 38 lőszerellátmánya az alábbi:

150 Panzergranatpatronen
40 Panzergranatpatronen 40
30 Sprenggranatpatronen 38

Ez az ellátmány persze csak névleges előírás volt, mert a háború második felében felmerülő nyersanyag hiány (pl. volfrám) erősen befolyásolta a lőszerek gyártását.

Az L/60 űrmérethosszú páncéltörő löveghez és harckocsikhoz az alábbi lövedékeket rendszeresítették:

Panzergranatpatrone (APHE Armour Piercing High Explosive - robbanó páncéltörő töltény )

A robbanó páncéltörő kis mennyiségű robbanó töltetét egy fenékgyújtó, a becsapódáskor indítja késleltetve a detonátor segítségével. A felrobbanó acél lövedék darabjai és a páncélból kiszakított fémdarabok károsítják a belső harcteret és harcképtelenné teszi a legénységet.

Panzergranatpatrone

Műszaki adatai:

Lövedék súlya: 2,05kg
Töltény teljes súlya: 4,05kg
Indító töltet (TNT) súlya: 0,900kg
Robbanó töltet súlya: 0,025kg
Töltény teljes hossza: 551,2mm
Lövedék hossza: 131,30mm
Hüvely hossza: 419,90mm
Hüvely átmérője nyaknál: 51,80mm
Hüvely átmérője talpnál: 78,50mm

A 2,05 kg-os töltény 835 m/sec kezdősebességű páncéltörő gránát 100m-en 67mm, míg 1000m-en 44mm vastag páncélt tudott átütni 30º-os becsapódási szög mellett. A fenékgyújtó, Bodenzünder 5103 típusú. A páncéltörő löveghez ködképző páncéltörő lőszert is kifejlesztettek (5cm PzGr.Patr. (üb) PaK)

Panzergranatpatrone 39 (APCBC Armour Piercing Capped Ballistic Cap – szélsapkás, lágy orrú, robbanó páncéltörő töltény )

A robbanó páncéltörő lövedéktől annyiban tér el, hogy egy lágyvas fejjel látták el. A tompa orra megakadályozta a lövedék lepattanását abban az esetben ha ferdén éri el az acélfelületet. A lövedékfejet, vagy úgynevezett ballisztikus fejet vékony acéllemezből alakították ki. Ez tulajdonképpen egy légellenállást csökkentő szélsapka.

A töltényfej vázlata

Panzergranatpatrone 39

Műszaki adatai:

Lövedék súlya: 2,060kg
Töltény teljes súlya: 4,116kg
Indító töltet (TNT) súlya: 0,900kg
Robbanó töltet súlya: 0,032kg
Töltény teljes hossza: 556,70mm
Lövedék hossza: 136,80mm
Hüvely hossza: 419,90mm
Hüvely átmérője nyaknál: 51,80mm
Hüvely átmérője talpnál: 78,50mm

A 2,06 kg-os töltény 823 m/sec kezdősebességű páncéltörő gránát 100m-en 73mm, míg 1000m-en 50mm vastag páncélt tudott átütni 30º-os becsapódási szög mellett. A páncéltörő gránát nyomjelzővel volt ellátva, mely kilövéstől számított két percig működött. A nyomjelző füst a lövegirányzót segítette a célzásban, mivel a közvetlen irányzásnál kevés idő áll rendelkezésre a cél befogására. A töltényfej fenékgyújtója: Bodenzünder 5103

5cm Panzergranatpatrone röppálya grafikonja

szétszedett töltényfej: fenékgyújtó-detonátor- vas tölténytest-lágyvas fej

Bodenzünder Bd.Z. 5103

Panzergranatpatrone 40 (APCR Armour Piercing Composite Rigid – kemény magvas páncéltörő töltény)

Ez erős páncélátütő képességű lövedék. Ezt egy olyan kemény töltényfejjel érték el, melynek anyaga volfrámkarbid (W2C9). Ez az anyag nem rugalmas és keménysége jóval meghaladja a vasét, így sokkal jobb páncélátütő képességű volt. A kemény belső magot puha acélköpenybe van elhelyezve, mely célba érve széttörik és a mag áthatol a páncélon. A töltényfejben nem volt robbanóanyag, így csak a keménymag rombolt, bár volt rá példa, hogy áthaladt a harcjárművön anélkül, hogy kárt okozott volna.
A 3,7cm-es páncéltörő és a Panzerkampfwagen III KwK 38 L/42 harckocsi löveghez 1940 május 22-én indították el a Panzergranatpatrone 40 gyártását. Az L/60 Kwk 39 harckocsi löveghez és a PaK 38 páncéltörőhöz 1942 júliusában fejlesztették ki az új Panzergranatpatrone 40 és Panzergranatpatrone 40/1 páncéltörő töltényt. A Panzergranatpatrone 40 mérete, súlya és páncélátütő képessége nagyobb volt, mint a korábbi változata.
A töltényfejet nyomjelzővel látták el hasonlóan a PzGr.39-es lövedékhez. Használatát a volfram hiánya akadályozta, mely 1943-ra már akut jelenséggé vált. Ennek oka, hogy a fémiparnak nagyon fontos anyag volt volfrám és beszerzése a háború második felében egyre nehezebb volt.

Panzergranatpatrone 40

hüvely fenék

Műszaki adatai:

Lövedék súlya: 0,890kg
Töltény teljes súlya: 2,700kg
Indító töltet (TNT) súlya: 0,897kg
Lövedék hossza: 76,50mm
Töltény teljes hossza: 496,40mm
Hüvely hossza: 419,90mm
Hüvely átmérője nyaknál: na
Hüvely átmérője talpnál: 78,50mm

A 0,89 kg-os töltény 1180 m/sec kezdősebességű páncéltörő gránát 100m-en 130mm, míg 1000m-en 38mm vastag páncélt tudott átütni 30º-os becsapódási szög mellett. A lövedék tömege lényegesen kevesebb mint a normál páncélgránát tömegénél, ám hatásfoka jóval nagyobb volt. A páncélátütő képessége 500m-ig volt hatásos.

Panzergranatpatrone 40 töltényfej

Panzergranatpatrone 40/1 (APCR Armour Piercing Composite Rigid – kemény magvas páncéltörő töltény)

A volfrámfejes páncéltörő erősebb változata, melyet az 5cm KwK 39 L/60 harckocsi löveghez fejlesztettek ki.

Panzergranatpatrone 40/1

hüvely fenék

Műszaki adatai:

Lövedék súlya: 0,925kg
Lövedék hossza: 129,50mm
Indító töltet (TNT) súlya: 0,920kg
Töltény teljes súlya: 2,90kg
Töltény teljes hossza: 549,50mm
Lövedék hossza: 129,50mm
Hüvely hossza: 419,90mm
Hüvely átmérője nyaknál: na
Hüvely átmérője talpnál: 78,50mm

A 0,925 kg-os töltény1130 m/sec kezdősebességű páncéltörő gránát 100m-en 116mm, míg 500m-en 76mm vastag páncélt tudott átütni 30º-os becsapódási szög mellett. A páncélátütő képessége 500m-ig volt hatásos.

Sprenggranatpatrone 38 (HE – High Explosive- Repesz-Robbanó lövedék)

Hagyományos repesz-robbanó lövedék, mely a lövedék testében elhelyezett robbanótöltet becsapódáskor repeszhatással semmisíti meg az ellenséges erődítéseket és élőerőt. A töltetet az orrba elhelyezett gyutacs robbantja fel és az azt körülvevő acélköpeny szétrobbanó darabjai okozzák a repeszhatást.

Sprengranatpatrone 38

A páncéltörő löveghez ködképző repesz lőszert is kifejlesztettek (5cm SpGr.Patr. (üb) PaK).

5cm Sprenggranatpatrone 38 röppálya grafikonja

SpGr.38 műszaki adatai:

Lövedék súlya: 1,820kg
Indító töltet (TNT) súlya: 0,236kg
Töltény teljes súlya: 3,23kg
Robbanó töltet súlya: 0,165kg
Töltény teljes hossza: 605,90mm
Lövedék hossza: 140,20mm
Orrgyújtó hossza: 33,50mm
Hüvely hossza: 419,90mm
Hüvely átmérője nyaknál: 51,80mm

Hüvely átmérője talpnál: 78,50mm

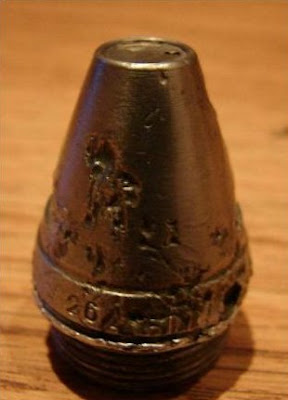

A.Z.39 pillanat orrgyújtó

a pillanatgyújtó és az azt indító detonátor

kisebb kaliberű repeszgránát metszete

Stielgranate 42(nyeles páncéltörő gránát)

A löveg páncéltörő képességét, a 3,7cm lövegnél bevált új lőszert 5cm változatban is kifejlesztették 1942 szeptemberében. Az új lőszer a Stielgranat 42(nyeles páncéltörő gránát).

Stielgranate 42

A löveg csőszájfék figyelembevételével fejlesztették ki lőszert 1942 szeptemberében. Indítása a puskagránáthoz hasonlóan, belövő lőszer segítségével történt. Üreges robbanófejjel látták el és hosszú nyélre szerelték fel. A nyél körül egy perforált henger helyezkedett el, melyből stabilizátor szárnyak nyúltak ki . A nyél a löveg csövébe, a köpeny a csőszáj köré illeszkedett. Bár a lőszer hatótávolsága mindössze 500 m volt, a 180 mm-es páncélt átütötte. A gránát 13,50kg tömege a többi rendszeresített gránát tömegéhez képest jelentősen nagyobb, viszont a kezdősebessége mindössze 160 m/sec. A robbanófej 2,33kg TNT-hexogén keveréket tartalmazott. A maximális lőtávolság 300m, ám valójában 150m-nél volt hatásos.

Lőszerszállító ládák, rakaszok

farakasz 4db gránát szállítására. Mérete: 66x22x22cm

farakasz 30db PzGr.40 szállítására. Mérete: 63x22,5x25cm

fémrakasz 4db gránát részére. Mérete: 63x19x19 cm
